High tech scharniermechanisme voor Solar Boat Twente

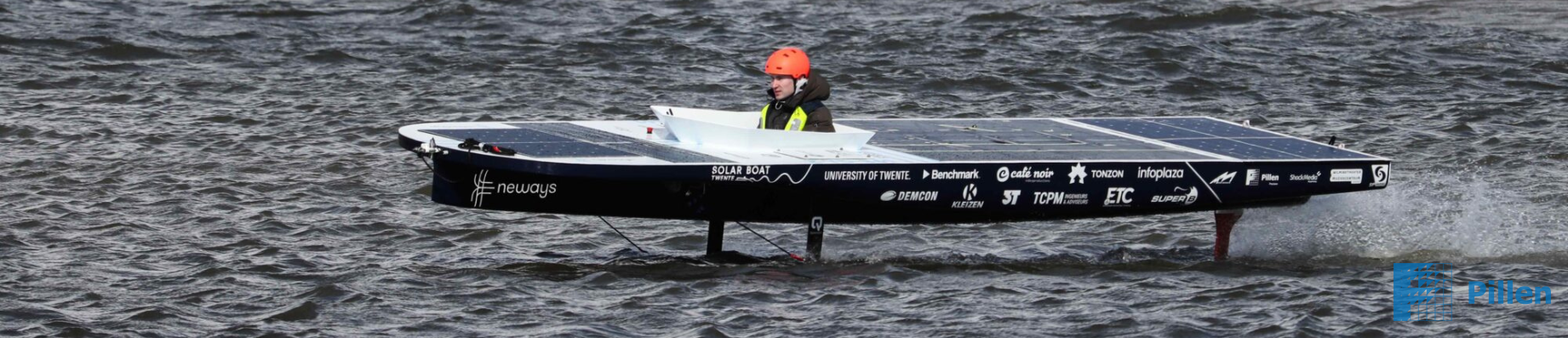

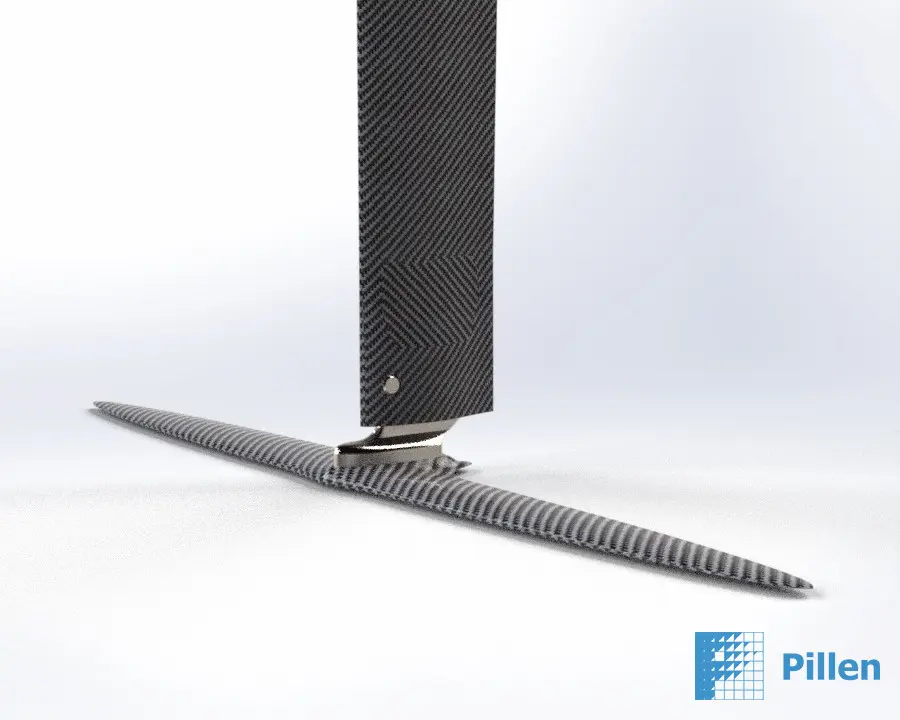

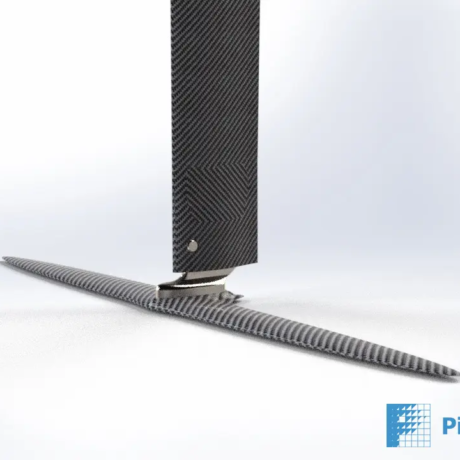

Om de nieuwste SolarBoat (zonneboot) nóg sneller en efficiënter te laten foilen – oftewel ‘vliegen’ over het water – heeft het studententeam van Solar Boat Twente een cruciaal mechanisch onderdeel nodig: een scharniermechanisme voor het draagvleugelsysteem. Dit mechanisme stelt het team in staat om de hoek van de draagvleugels onder de boot nauwkeurig aan te passen en daarmee de opwaartse kracht te reguleren. Een essentiële technologie voor optimale prestaties tijdens de race!
Plaats: Twente
Klant: Solar Boat Twente
Product: Scharniermechanisme
Ontwerp: Studenten Universiteit Twente, Saxion Hogeschool
Bewerking/expertise: Precisie verspaning
De uitdaging: een lichter, complexer ontwerp
Hoewel het oorspronkelijke ontwerp behouden had kunnen blijven, koos het team ervoor om een nieuw en geoptimaliseerd scharnier te laten produceren. Twee verschillende varianten werden ontwikkeld, waarvan één aanzienlijk dunner is dan de vorige editie. Dit bracht direct een productie-uitdaging met zich mee:
✅ Minder steun, meer trilling – Omdat er veel materiaal moest worden weggehaald, had het product weinig ondersteuning en kon het tijdens bewerking gaan trillen.

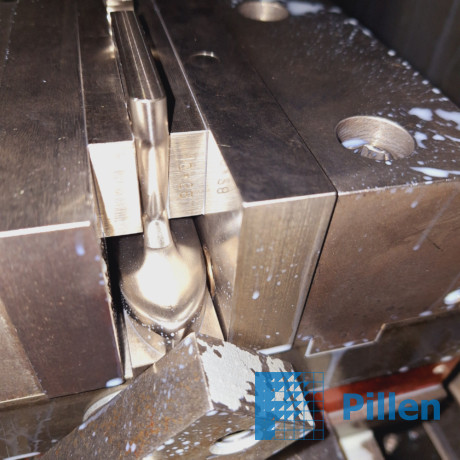

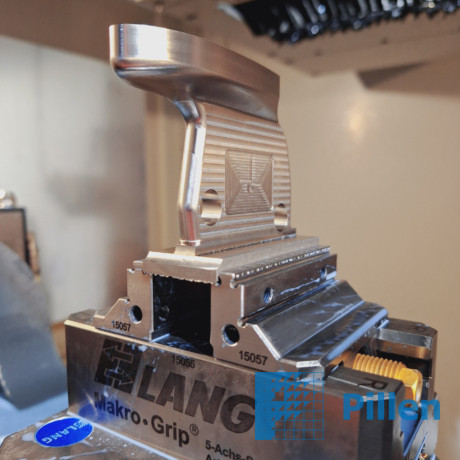

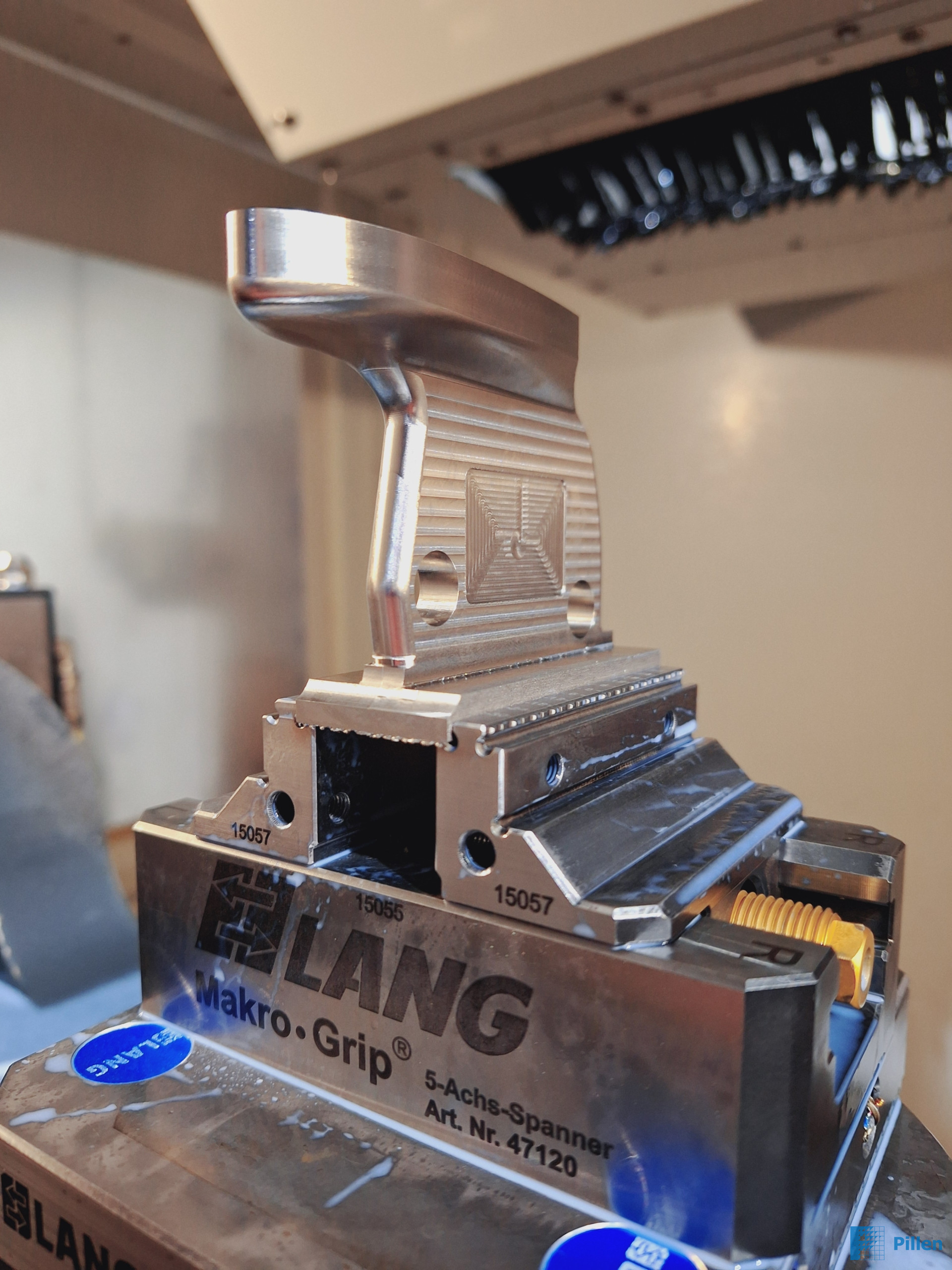

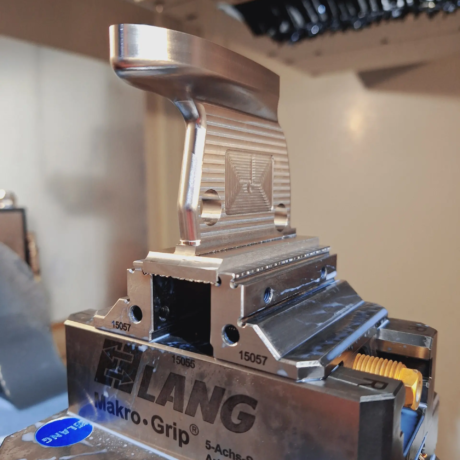

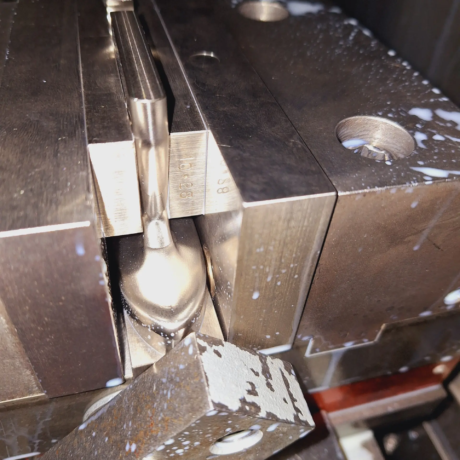

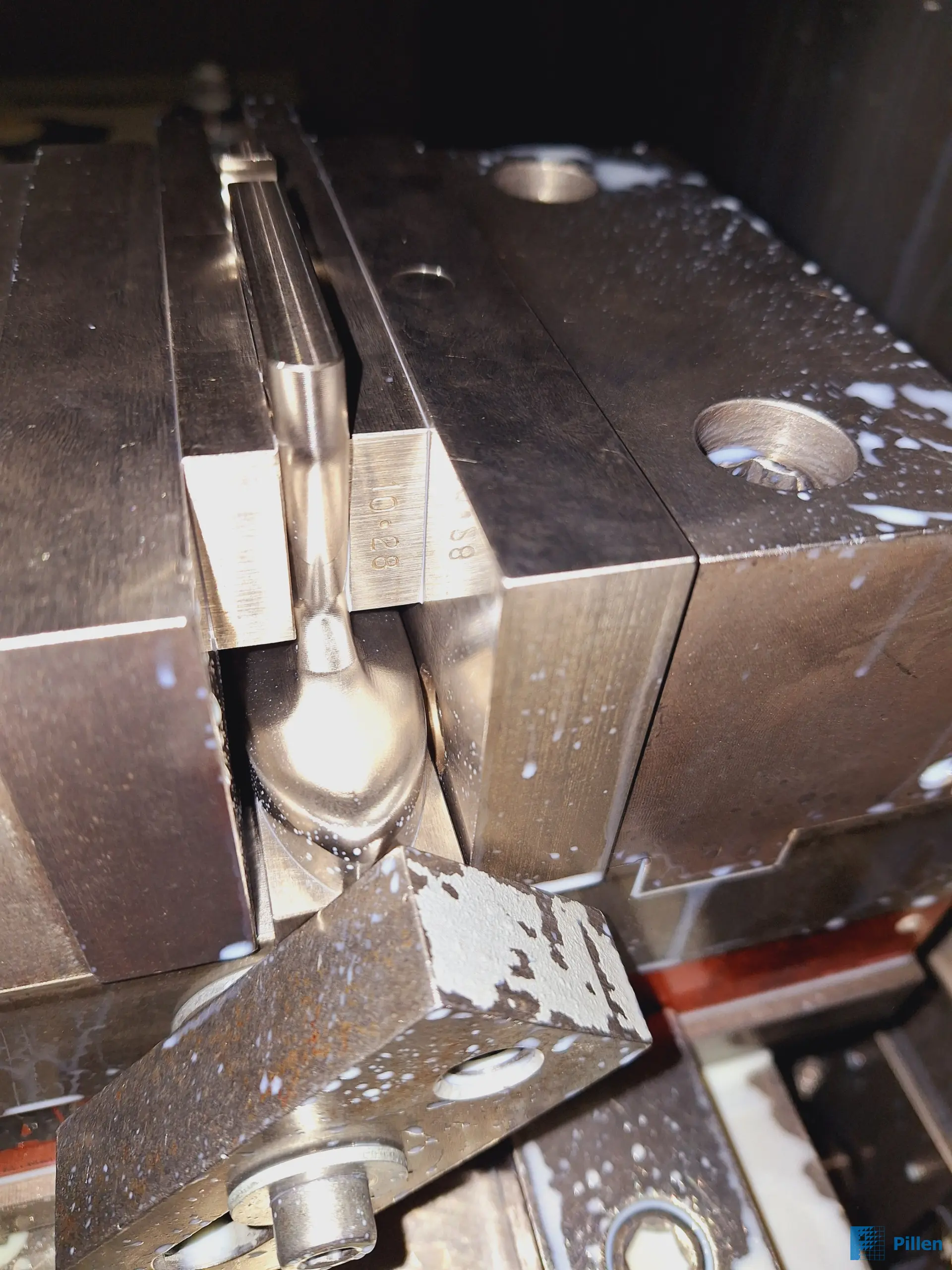

✅ Precisiebewerking op een 5-assige freesmachine – Om deze trillingen te minimaliseren, werd het product exact gecentreerd in de machineklem. Hierdoor kon simultaan materiaal worden weggenomen en bleef de stabiliteit behouden.

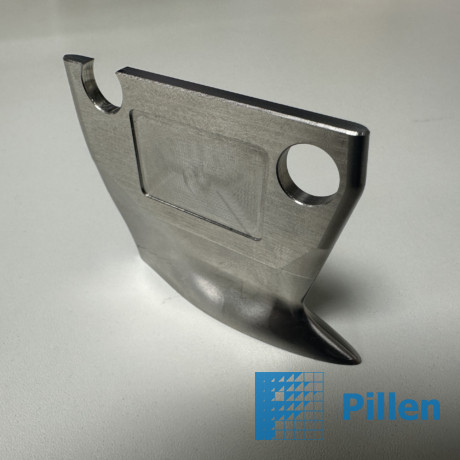

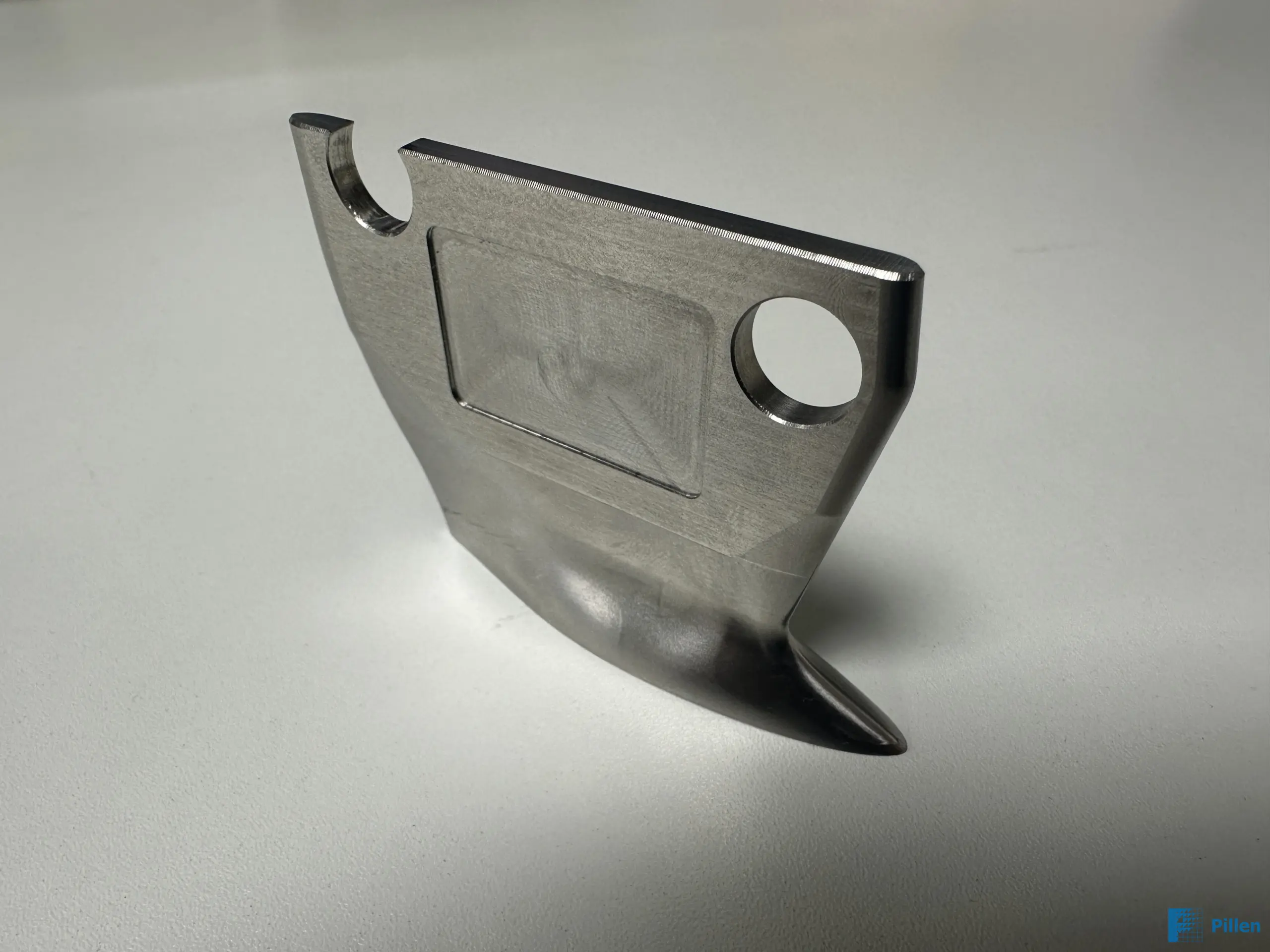

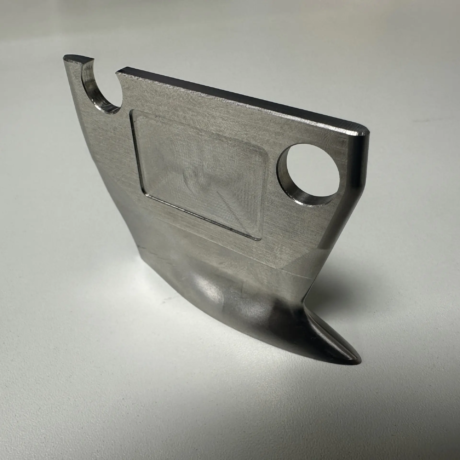

✅ Aerodynamisch design met afgeronde vormen – Om waterweerstand tot een minimum te beperken, is het scharnier volledig voorzien van afgeronde hoeken en curven. Dit kon alleen gerealiseerd worden met een bolfrees en extreem nauwkeurige freesbanen, geprogrammeerd via geavanceerde CAM-software.
Het resultaat: high-performance onderdelen voor de kampioensboot!
Dankzij de expertise en precisietechnologie van Pillen Precision zijn er twee perfect gestroomlijnde scharniermechanismen geproduceerd. Hiermee heeft Solar Boat Twente de beste uitgangspositie om tijdens de competitie de maximale prestaties uit hun zonneboot te halen. Op naar de overwinning!
